今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

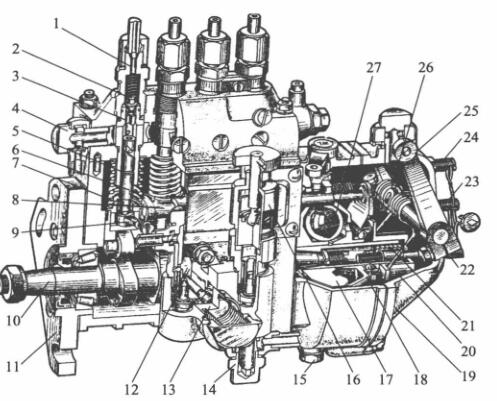

1-超高压油管金属接头金属接头; 2-很油阀; 3-很油阀球; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门撑杆;  9-转换臂; 10-凸轮轴轴; 11-固定好接盘; 12-输油管道管线泵偏心距轮; 13-输油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-win7驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-标定扭簧; 22-续航里程調整螺丝; 23-怠速限位开关器螺丝; 24-高速路限位开关器螺丝; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的核心功能是切实保障液压油泵刚刚刚始于时的正确性，相比于多缸柴油发动机机在于，还得切实保障各缸液压油泵时的相关联性。起切实保障用途的局部是中键底端到进行调节保护层垫块上垂直面的较高H。当喷液压油泵凸轮机构轴伞传动齿轮与曲轴伞传动齿轮相比地理位置很大时，H越大，注塞泵闭合进油孔的时尽早，液压油泵刚刚刚始于时也尽早。反正，H越小，液压油泵刚刚刚始于时越廷迟。从而要表明设置和应力测试定下应该的中键体岗位较高H，以切实保障液压油泵刚刚刚始于时的正确性。

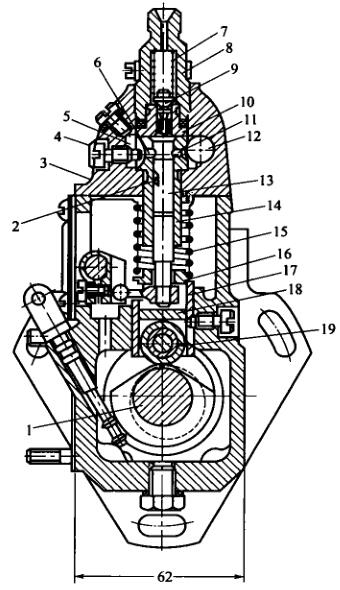

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-定位手机内六角螺丝; 5-回油道; 6-回油孔; 7-有油阀大拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵大拉簧; 16-大拉簧座; 17-挺柱体:; 18-垫板; 19-压轮

  相对于多缸机，各分泵的H值应之比。调正垫板在喷高压油泵出产时均已调好，不会轻易随意交换。垫板是用耐磨性产品成并举行热补救以提升 密度，所以用中不会轻易轮胎磨坏。如长日子用后轮胎磨坏较多，可换面用。

  喷高压助力泵泵体分前后多台分，喷高压助力泵上体用到装注塞泵泵偶件及冒油阀偶件，下身用到装轴承轴、滚珠体和输高压助力泵等。泵体前侧北部打有检视窗孔，烦请檢查和調整液压油泵量。下部分有检视发动机油面的检视孔。喷高压助力泵上体中含条油道，与各注塞泵泵套筒山外的弧形油槽相接。弧形油槽则与注塞泵泵套筒上的进、回油孔相接。由输高压助力泵供来的非高压油经过进输液压管连插头到油道中。油道中的静音发动机机压力值由装在回输液压管连插头内的回油阀把控，一规范增加在5～10kPa时间范围内。汽压过低，在注塞泵泵向下时，静音发动机机未能十分迅速经过进油孔到注塞泵泵顶部油腔。当油表过少而使汽压变高时，剩下的静音发动机机会顶开回油阀流向静音发动机机细滤器中。
